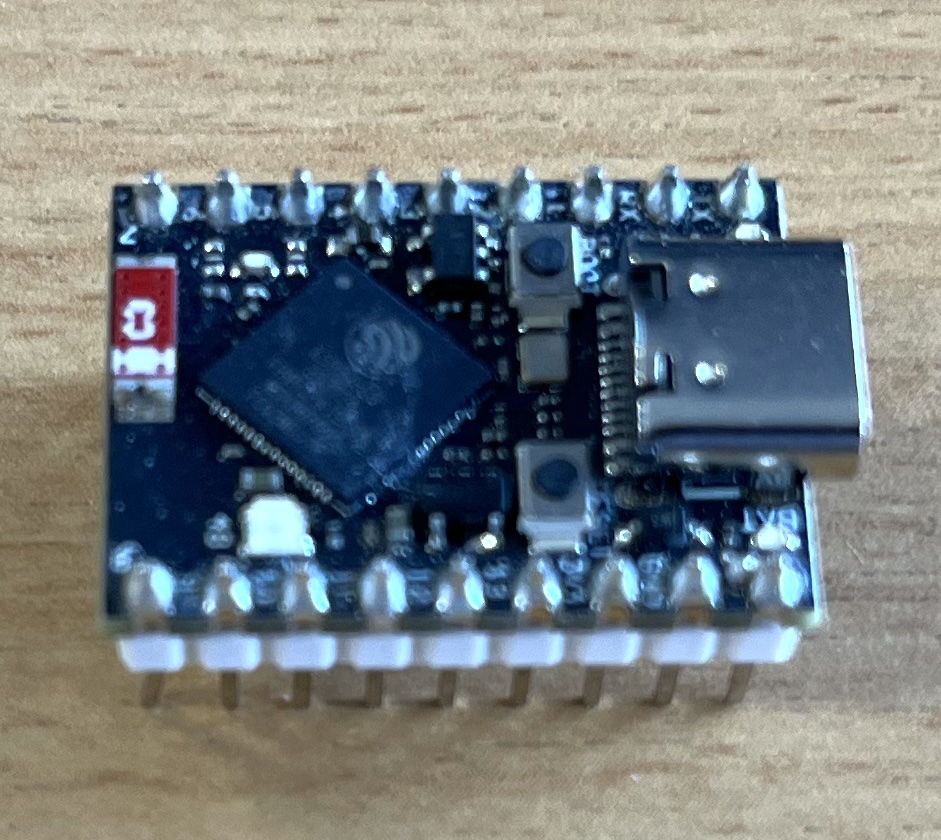

ESP32-S3-Zero
fix benötigtDas kleine Hauptmodul, auf dem die Software des KinderRadios läuft.
KinderRadio selbst bauen
Bauanleitung
Auf dieser Seite finden Sie die benötigten Bauteile, Hinweise zum Gehäuse und zum Zusammenbau sowie die aktuelle Firmware für das KinderRadio.
Die anschließende Einrichtung von WLAN, Sendern und Podcasts wird auf der Seite Inbetriebnahme erklärt.
1. Bauteile auswählen
Einige Bauteile werden für jedes KinderRadio benötigt. Weitere Komponenten sind optional und hängen von der gewünschten Ausführung ab.
Fix benötigte Bauteile
Diese Komponenten werden für die Grundfunktion benötigt.
- ESP32-S3-Zero – Das kleine Hauptmodul, auf dem die Software des KinderRadios läuft.
- PCB / Platine – Die Platine verbindet die wichtigsten Bauteile sauber miteinander.
- Kabel / Kleinzeug – Kleine Verbindungskabel, Stecker und einfache Montageteile.
- Drehregler – Damit kann das KinderRadio einfach bedient werden.
- Soundcard – Sorgt dafür, dass der Ton über einen Lautsprecher ausgegeben werden kann.
- Display – Ein Display wird benötigt, entweder in kleiner oder großer Ausführung.
Optionale Bauteile
Diese Komponenten können je nach gewünschter Ausstattung ergänzt werden.
- Lautsprecher – Praktisch, wenn das KinderRadio ohne externe Boxen verwendet werden soll.
- Akku – Ermöglicht den mobilen Betrieb ohne dauerhaft angeschlossenes Netzteil.
- Großes Display – Zeigt Sender, Status und Titel größer an.
- Kleines Display – Eine kleinere Display-Variante für kompakte Gehäuse.
- Ladeboard – Wird benötigt, wenn ein eingebauter Akku geladen werden soll.
- MicroSD Card Reader – Ermöglicht das Abspielen eigener MP3-Dateien von einer microSD-Karte.
- IR-Fernbedienung – Ermöglicht die Steuerung über eine kleine Infrarot-Fernbedienung.
- Gehäuse 3D-Druck – Ein gedrucktes Gehäuse als passende Hülle für das KinderRadio.
- Gehäuse Holzbox – Eine einfache Holzbox als alternative Gehäuselösung.
- Display-Rahmen für Holzbox – Ein kleiner 3D-gedruckter Rahmen für den Displayeinbau in die Holzbox.
Übersicht mit Richtpreisen
Die Preise sind grobe Richtwerte und können je nach Anbieter, Versandkosten und bestellter Stückzahl abweichen.
| Bauteil | Status | Preis |
|---|---|---|
| ESP32-S3-Zero | notwendig | 5,00 € |
| PCB / Platine | notwendig | 1,00 € |
| Kabel / Kleinzeug | notwendig | 1,00 € |
| Drehregler | notwendig | 1,00 € |
| Soundcard | notwendig | 1,00 € |
| Display | notwendig | ab 2,50 € |
| Lautsprecher | optional | 5,50 € |
| Akku | optional | 5,00 € |
| Großes Display | optional | 2,50 € |
| Kleines Display | optional | — |
| Ladeboard | optional | 0,50 € |
| MicroSD Card Reader | optional | 0,30 € |
| IR-Fernbedienung | optional | ab 1,50 € |
| Gehäuse 3D-Druck | optional | 8,00 € |
| Gehäuse Holzbox | optional | 2,80 € |
| Display-Rahmen für Holzbox | optional | 0,50 € |
Fotos der Bauteile
Die Fotos helfen dabei, die einzelnen Module und Komponenten leichter zu erkennen.

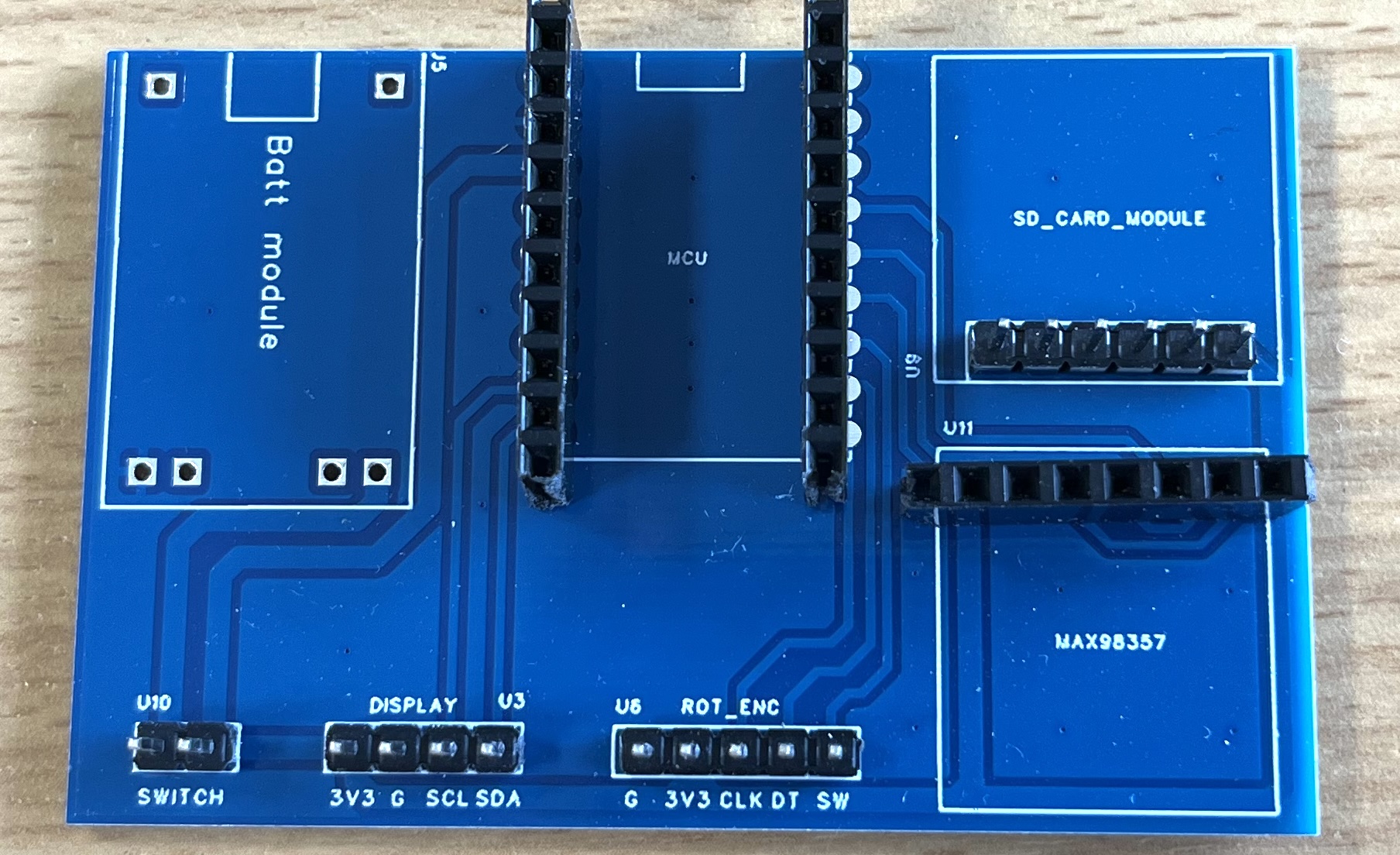

PCB / Platine
fix benötigtDie Platine verbindet die wichtigsten Bauteile sauber miteinander.
Foto folgt
Kabel / Kleinzeug
fix benötigtKleine Verbindungskabel, Stecker und einfache Montageteile.

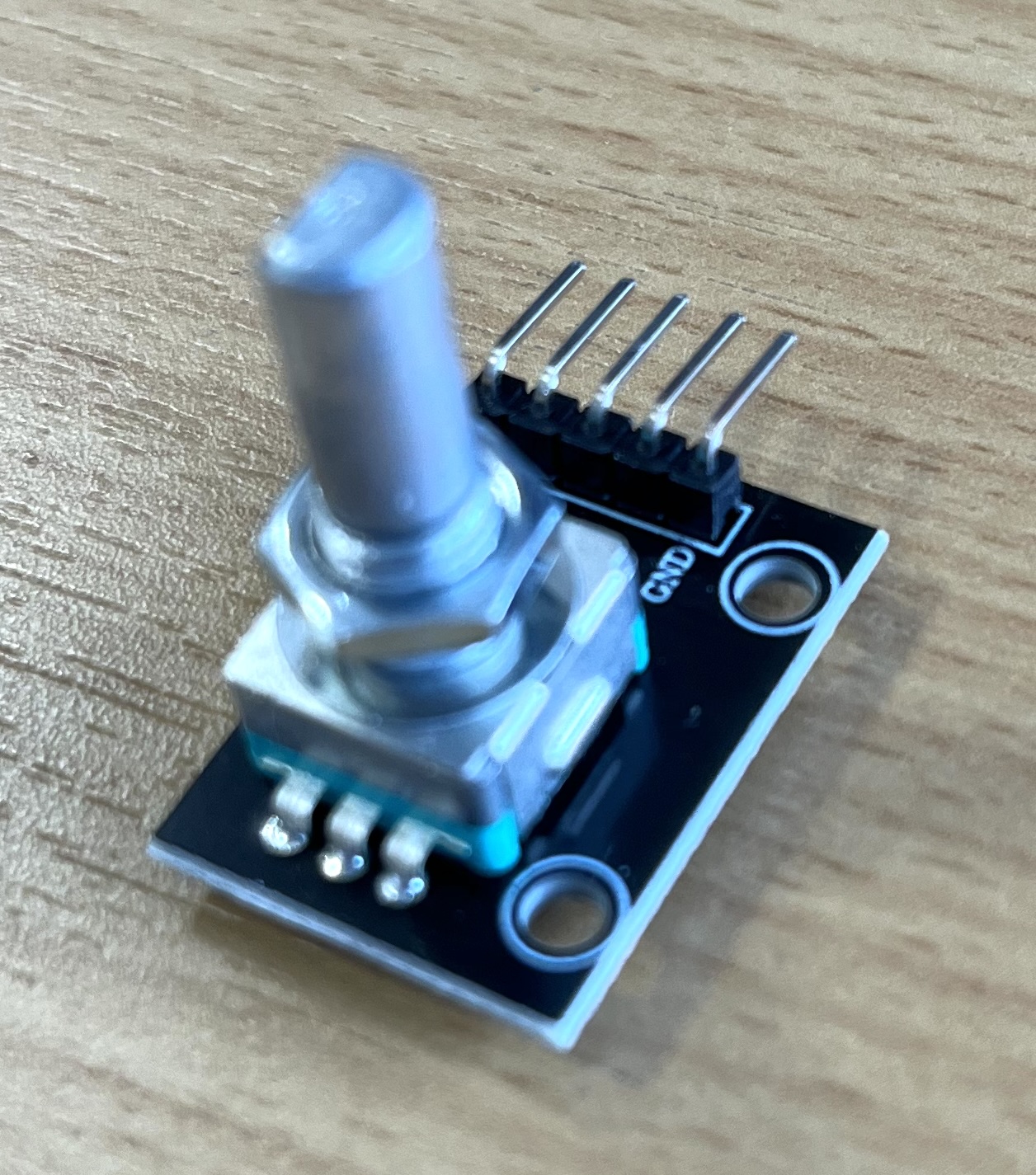

Drehregler
fix benötigtDamit kann das KinderRadio einfach bedient werden.

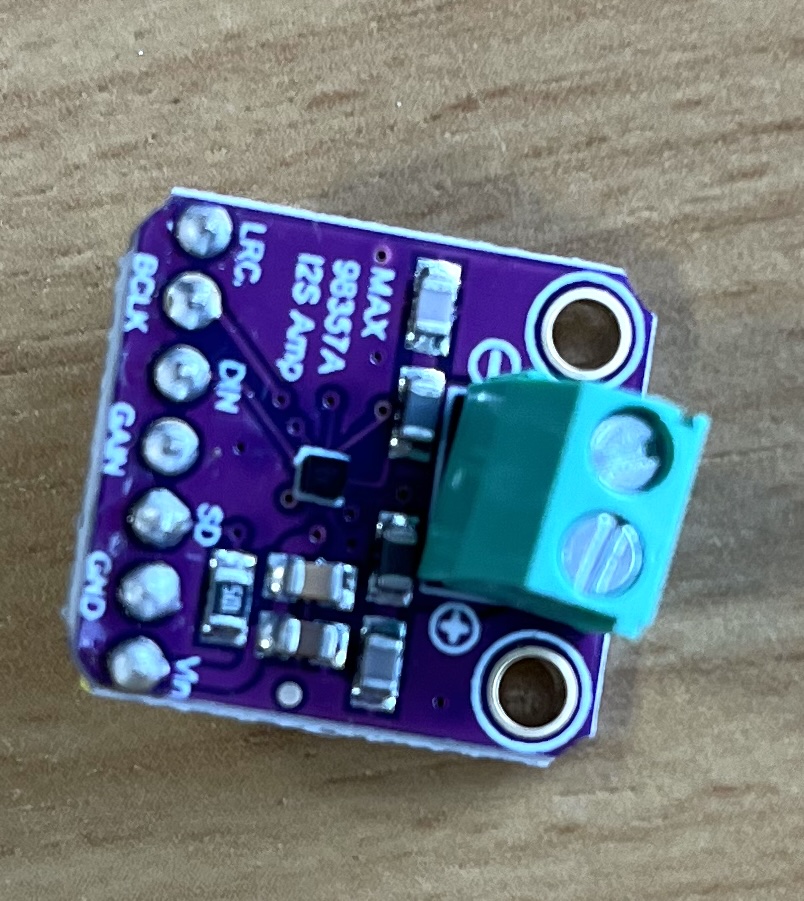

Soundcard
fix benötigtSorgt dafür, dass der Ton über einen Lautsprecher ausgegeben werden kann.
Foto folgt
Display
fix benötigtEin Display wird benötigt, entweder in kleiner oder großer Ausführung.
Foto folgt
Lautsprecher
optionalPraktisch, wenn das KinderRadio ohne externe Boxen verwendet werden soll.
Foto folgt
Akku
optionalErmöglicht den mobilen Betrieb ohne dauerhaft angeschlossenes Netzteil.

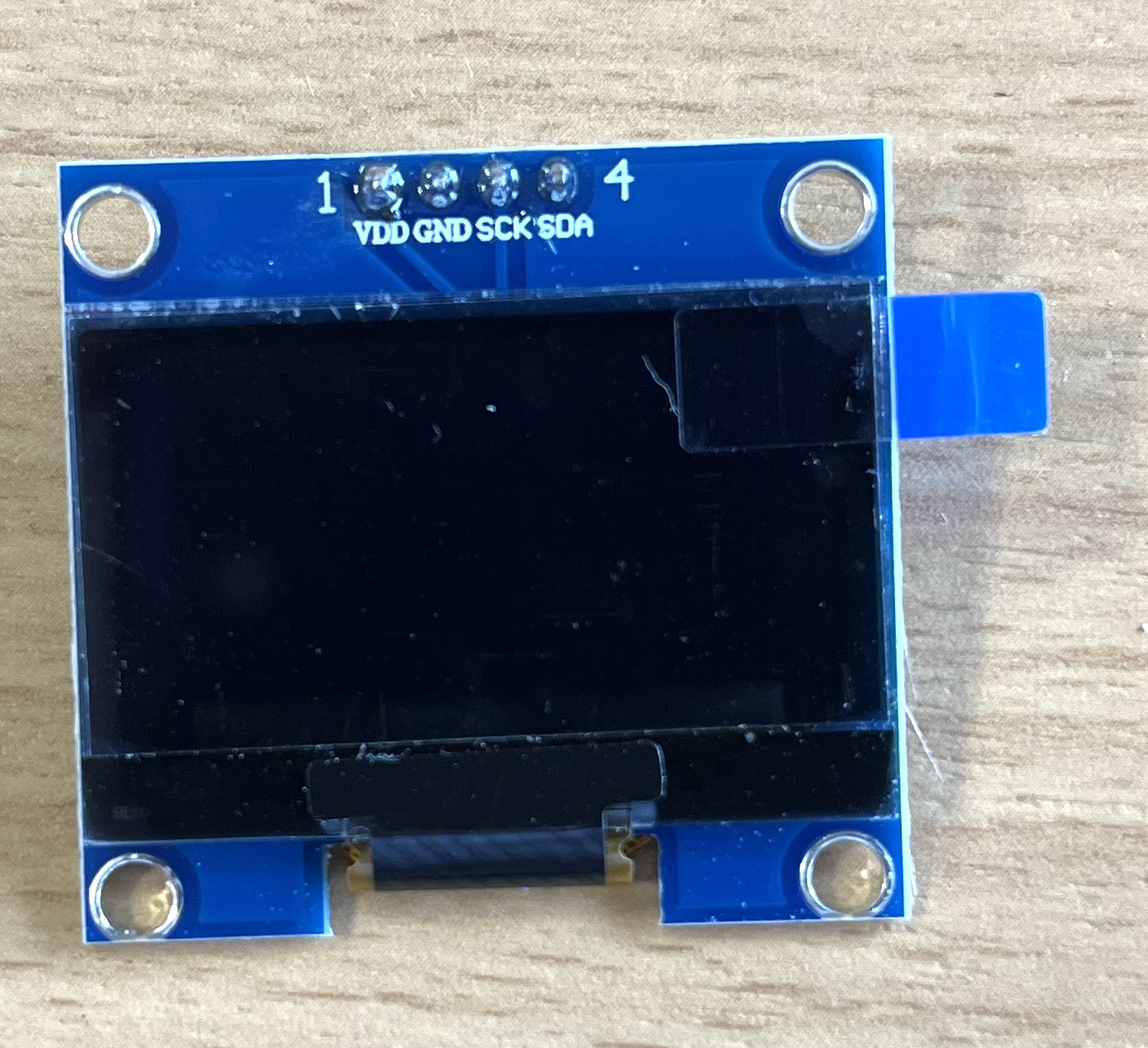

Großes Display
optionalZeigt Sender, Status und Titel größer an.

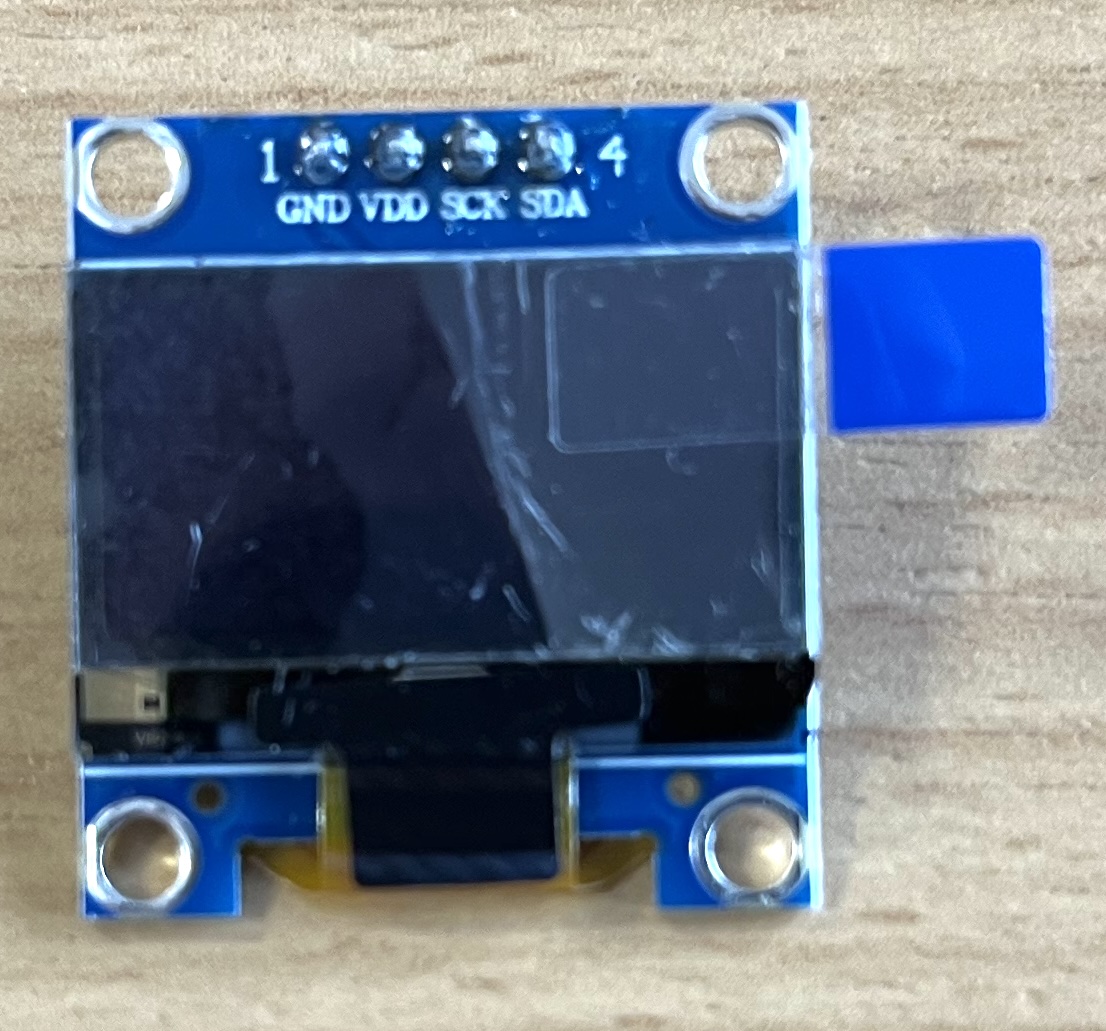

Kleines Display
optionalEine kleinere Display-Variante für kompakte Gehäuse.
Foto folgt
Ladeboard
optionalWird benötigt, wenn ein eingebauter Akku geladen werden soll.
Foto folgt
MicroSD Card Reader
optionalErmöglicht das Abspielen eigener MP3-Dateien von einer microSD-Karte.
Foto folgt
IR-Fernbedienung
optionalErmöglicht die Steuerung über eine kleine Infrarot-Fernbedienung.

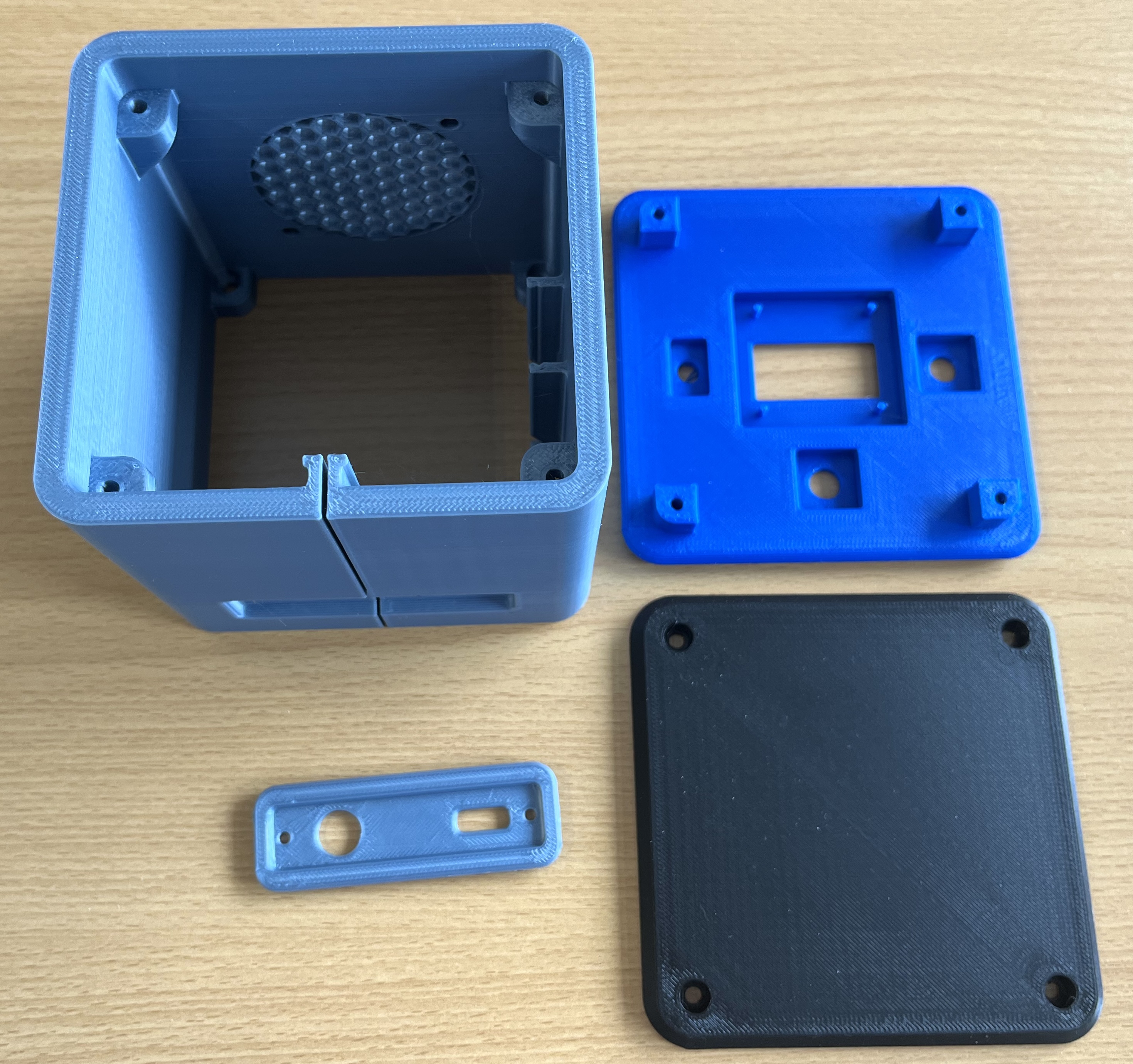

Gehäuse 3D-Druck
optionalEin gedrucktes Gehäuse als passende Hülle für das KinderRadio.

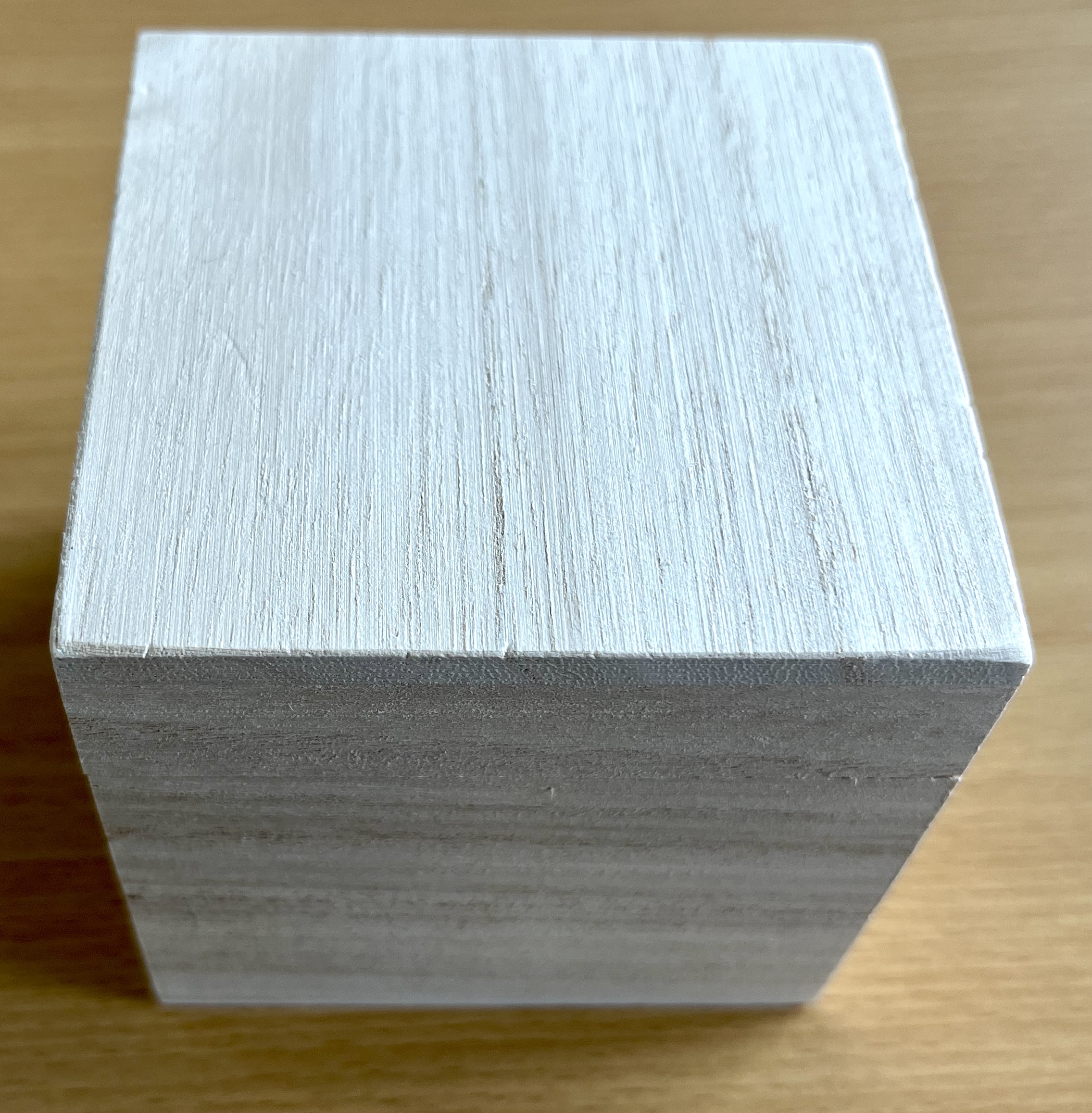

Gehäuse Holzbox
optionalEine einfache Holzbox als alternative Gehäuselösung.
Foto folgt
Display-Rahmen für Holzbox
optionalEin kleiner 3D-gedruckter Rahmen für den Displayeinbau in die Holzbox.
2. Gehäuse vorbereiten
Das KinderRadio kann in einem vollständig 3D-gedruckten Gehäuse oder alternativ in einer passenden Holzbox aufgebaut werden.
3D-gedrucktes Gehäuse
Das Gehäuse kann passend für Display, Drehregler, Lautsprecher und Anschlüsse gedruckt werden.
STL-Dateien folgen
An dieser Stelle werden später die 3D-Druckdateien, Druckeinstellungen und Hinweise zur Montage bereitgestellt.
Holzbox
Eine Holzbox ist eine einfache und preiswerte Alternative zum vollständig gedruckten Gehäuse.
Maße und Bohrschablone folgen
Eine Vorlage für Display, Drehregler, Lautsprecher und Anschlüsse wird noch ergänzt.
Downloadbereich wird ergänzt
Hier werden später STL-Dateien, Vorlagen, Bohrschablonen und weitere Druckdateien gesammelt zum Download angeboten.
3. KinderRadio zusammenbauen
Der genaue Zusammenbau wird noch mit Fotos, Anschlussplänen und Hinweisen zu den einzelnen Kabeln ergänzt. Der grundsätzliche Ablauf sieht folgendermaßen aus:
Bauteile prüfen
Kontrollieren Sie, ob alle benötigten Komponenten, Kabel und Befestigungsteile vorhanden sind.
Platine vorbereiten
ESP32, Soundcard und weitere Module werden auf der Platine montiert oder verbunden.
Display montieren
Das Display wird im vorgesehenen Ausschnitt befestigt und mit der Platine verbunden.
Drehregler einbauen
Der Drehregler wird befestigt und anschließend mit der Platine verbunden.
Audio verbinden
Soundcard und Lautsprecher werden angeschlossen und vor dem Schließen des Gehäuses getestet.
Gehäuse schließen
Nach erfolgreichem Funktionstest werden die Kabel gesichert und das Gehäuse geschlossen.
Anschlussplan folgt
Hier wird später ein übersichtlicher Anschlussplan mit allen Verbindungen zwischen ESP32, Display, Soundcard, Drehregler und optionalen Modulen ergänzt.
Schritt-für-Schritt-Fotos folgen
Der Zusammenbau wird noch mit Fotos der einzelnen Arbeitsschritte und wichtigen Detailaufnahmen ergänzt.
4. KinderRadio-Firmware installieren
Die aktuelle KinderRadio-Firmware kann direkt über den Browser auf den ESP32-S3 übertragen werden. Zusätzliche Software ist dafür nicht erforderlich.
- Öffnen Sie diese Seite in Google Chrome oder Microsoft Edge.
- Verbinden Sie den ESP32-S3 mit einem USB-Datenkabel.
- Klicken Sie im Installationsbereich auf „Connect“.
- Wählen Sie im Browserfenster den ESP32 beziehungsweise den passenden USB-Anschluss aus.
- Starten Sie die Installation und lassen Sie den ESP32 während des gesamten Vorgangs verbunden.
Vor der Installation prüfen
- Google Chrome oder Microsoft Edge ist geöffnet.
- Der ESP32-S3 ist mit dem Computer verbunden.
- Das USB-Kabel unterstützt Datenübertragung.
- Arduino IDE und serieller Monitor sind geschlossen.
- Die USB-Verbindung ist stabil.
ESP32 wird nicht angezeigt?
- Trennen Sie den ESP32 kurz vom Computer.
- Halten Sie beim erneuten Anstecken die BOOT-Taste gedrückt.
- Lassen Sie die Taste nach einigen Sekunden los.
- Klicken Sie danach erneut auf „Connect“.
- Probieren Sie ein anderes USB-Datenkabel.
- Verwenden Sie einen anderen USB-Anschluss.
- Vermeiden Sie nach Möglichkeit einen USB-Hub.
Wichtiger Hinweis:
Wenn der ESP32 nicht in der Geräteliste erscheint, hilft es häufig, beim Einstecken des USB-Kabels die BOOT-Taste gedrückt zu halten. Dadurch wird der ESP32 direkt im Download-Modus gestartet.
Wenn der ESP32 nicht in der Geräteliste erscheint, hilft es häufig, beim Einstecken des USB-Kabels die BOOT-Taste gedrückt zu halten. Dadurch wird der ESP32 direkt im Download-Modus gestartet.
Während der Installation
- Trennen Sie den ESP32 nicht vom USB-Anschluss.
- Schließen Sie das Browserfenster nicht.
- Schalten Sie den Computer währenddessen nicht aus.
- Die Daten im Flash-Speicher werden bei der Neuinstallation überschrieben.
- Eine eingelegte microSD-Karte wird nicht verändert.
- Warten Sie auf die Bestätigung, dass die Installation abgeschlossen ist.
Hilfe bei Problemen
Häufige Probleme und ihre Lösungen werden hier gesammelt.
Ausführliche Fehlersuche folgt
Dieser Abschnitt wird später unter anderem Hinweise zu Display, Audio, WLAN, Drehregler, Stromversorgung, microSD-Karte und Firmware enthalten.
KinderRadio erfolgreich aufgebaut?
Nach dem Zusammenbau und der Installation der Firmware wird das KinderRadio mit dem WLAN verbunden und anschließend eingerichtet.
